Die Kältetechnik und verschiedene Bauteile

In der Kältetechnik kommen natürlich nicht nur Verdichter und Verflüssigungssätze zum Einsatz. Wesentlich häufiger wird der Austausch von komponenten durchgeführt. Einige dieser Bauteile stellen wir Ihnen folgend vor.

In der Kältetechnik verwendete Bauteile

Das Magnetventil: Haupteinsatzgebiet vom Magnetventil ist die Regulierung des Zuflusses von Kältemittel einer Kälteanlage. Oder: Magnetventil geöffnet --> Kühlung, Magnetventil geschlossen --> keine Kühlung. Magnetventile bestehen aus der Magnetspule und dem Ventil. Die Spule kann vom Ventil entfernt werden, diese ist auch ein häufiger Grund für den Ausfall einer Kälteanlage. Ziehen Sie aber unter keinen Umständen die Spule im laufenden Betrieb vom Ventil, ansonsten brennt die Spule durch.

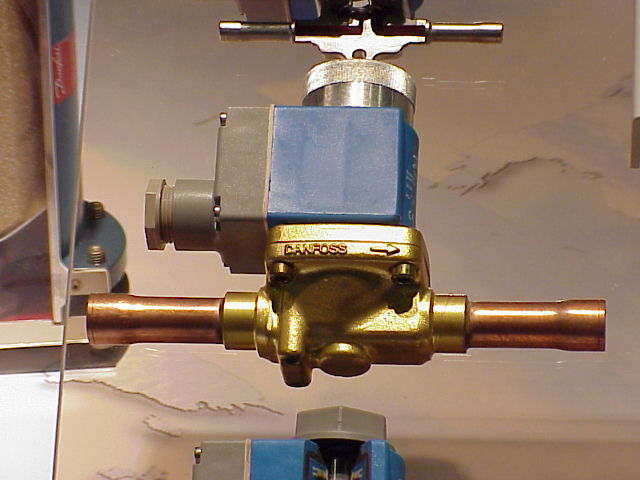

Danfoss Magnetventil
Danfoss Magnetventil mit Magnetspule

Das Raumthermostat: In früheren Zeiten in jeder Kälteanlage zu finden, heutzutage findet man Sie in Neuanlagen eher seltener. Selbst in Kühlschränken wird die Steuerung der Temperatur über elektronische Regler vollzogen. Ein Raumthermostat ist nichts anderes als ein thermostatisch ( per Temperatur ) gesteuerter Schalter. Je nach Verwendungszweck und Klemmenbelegung öffnet oder schließt ein Kontakt im Thermostat und steuert zum Beispiel ein Magnetventil an. Früher fand man in einem Tiefkühlraum mindestens drei dieser Thermostate. Raum-, Abtau- und Nachlaufthermostat. Heutzutage reicht dafür ein elektronischer Regler.

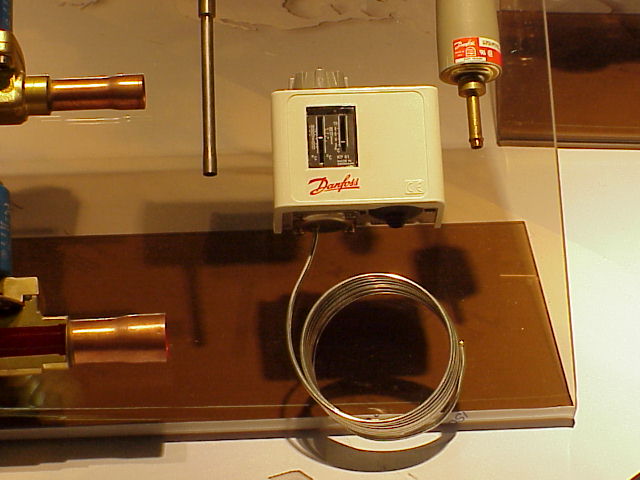

Danfoss Thermostat
Danfoss Raumthermostat

Das Expansionsventil: Wie es der Name schon sagt, hier expandiert etwas. Das unter hohem Druck stehende und vom Sammler oder Kondensator kommende Kältemittel wird mit Hilfe des Expansionsventiles vom flüssigen Zusatnd in einen gasförmigen Zustand gebracht. Dieser Aggregatzustandswechsel ist auch der Grund dafür, warum es überhaupt zu einer Kühlung kommen kann. Abhängig von der Leistung der Kälteanlage werden diese Expansionsventile mit verschieden Düsen ausgerüstet. Je größer die leistung, desto größer die verwendete Düse. Expansionsventile haben im Gegensatz zur häufig verwendeten Kapillareinspritzung einen entscheidenen Vorteil. Im E-Ventil ist ein kleiner Filter eingebaut, welcher Schmutzteilchen aus dem Kältemittel herausfiltern kann. Bei einer Kapillareinspritzung wird das E-Ventil durch eine ca. 1 bis 3 mm im Durchmesser starke Kupferleitung, vom Leistungsbedarf der Kälteanlage abhängende Kupferleitung ersetzt. Diese hat den beschrieben Vorteil des Vorfilters nicht und so müssen wir besonders in Kälteanlagen mit exrtemen Umgebungsbedingungen sehr häufig Stücke vom Kapillar entfernen, da diese allzu gern verstopfen.

Danfoss Expansionsventil
Danfoss Expansionsventil in Edelstahl und Lötausführung

Der Kondensatorlüfter:Dieses kleine Motor ist der Verursacher Nummer 1 bei Kühlanlagenstörungen. Der Kondensatorlüfter sorgt dafür, daß die im Verflüssiger oder auch Kondensator abfallende Wärmemenge an die Umgebung abgegeben werden kann. Ist dieser defekt, kommt es zu einem Wärmestau am Kondensator, die Wärme wird nicht mehr abgeführt, der Druch in der Kälteanlage steigt extrem an und die Temperaturen des Kühlgutes steigen sehr schnell an. Im kleinen Haushaltskühlschrank wird die Belüftung des Kondensators statisch vollzogen, also nur durch die Thermik findet ein Wärmeaustausch statt. Um aber das Volumen des Kondensators in Kälteanlagen gering zu halten muß eine Zwangsbelüftung stattfinden. Diese Zwangsbelüftung übernimmt der Kondensatorlüfter. Achten Sie bei Ihren Kälteanlage immer darauf, daß dieser Lüfter bei laufendem Verdichter ebenfalls läuft. Viele Verdichterausfälle sind in einem defekten Lüfter begründet.

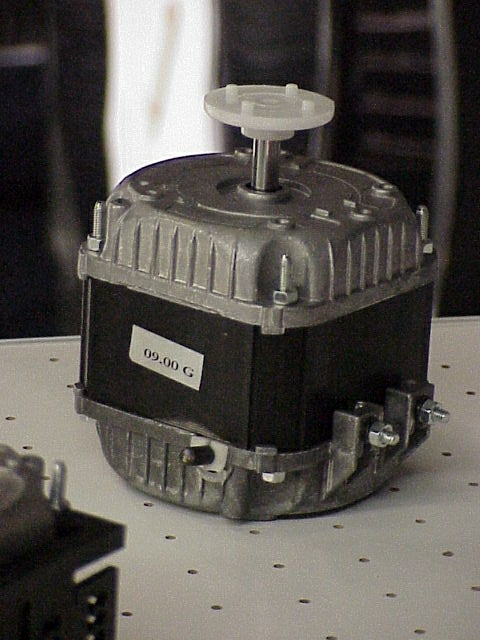

Kondensatorlüfter 25 Watt
25 Watt Lüfter findet man seltener in Kälteanlagen

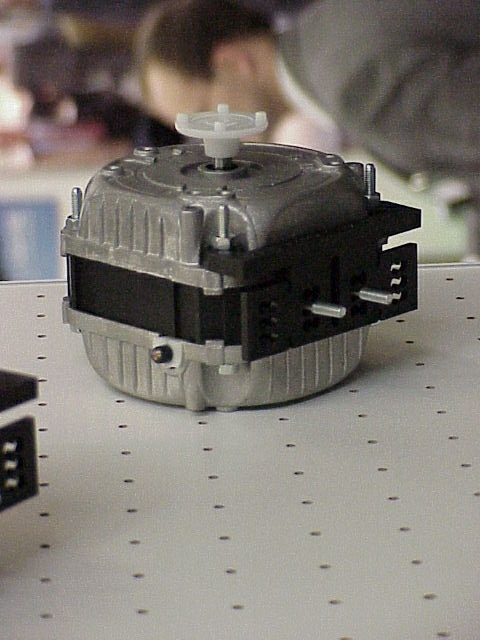

Kondensatorlüfter 10 Watt
Die 10 und 16 Watt Kondensatorlüfter findet man am häufigsten in Kälteanlagen

Verdampferlüfter und Querstromlüfter:Um die Luft am Verdampfer ( dort wird die Wärme der Kühlstelle entzogen, in Ihrem Haushaltskühlschrank die weiße Platte an der Rückseite ) zirkulieren zu lassen, werden verdampferlüfter eingesetzt. Im Gegensatz zu den Kondensatorlüfter findet man eine unüberschaubare Menge von verschiedenen Verdampferlüfter. Wir führen in unseren Servicefahrzeugen zwar eine große Auswahl verschiedener Lüfter mit, aber trotzdem müssen auch wir teilweise dieses Ersatzteil bestellen. Die beiden dargestellten Lüfter werden aber sehr häufig eingesetzt, wobei man den Querstromlüfter sehr häufig in Kühlschränken findet, während man den Lüfter mit Ring eher in Kühltheken vorfindet. Als Anwender sollten Sie regelmäßig die Funktion dieser Lüfter überprüfen. Fällt ein solcher Lüfter aus, kann eine Vereisung des Verdampfers die Folge sein. Durch die Vereisung findet kein Wärmeaustausch mehr statt, die Kühlung funktioniert nur unzureichend.

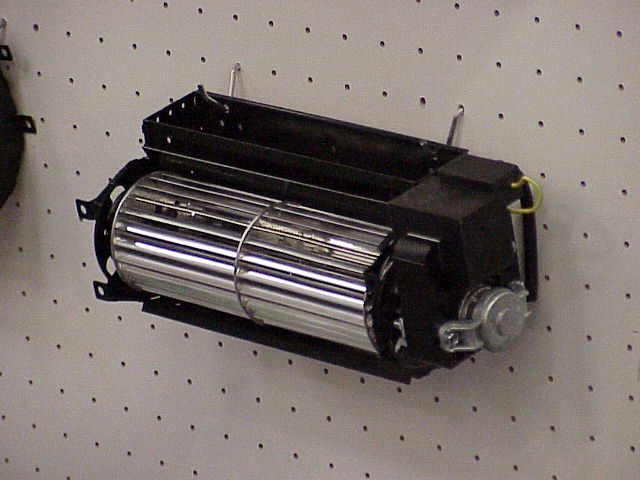

Querstromlüfter
Querstromlüfter, häufig in Flaschenkühlschränken eingesetzt

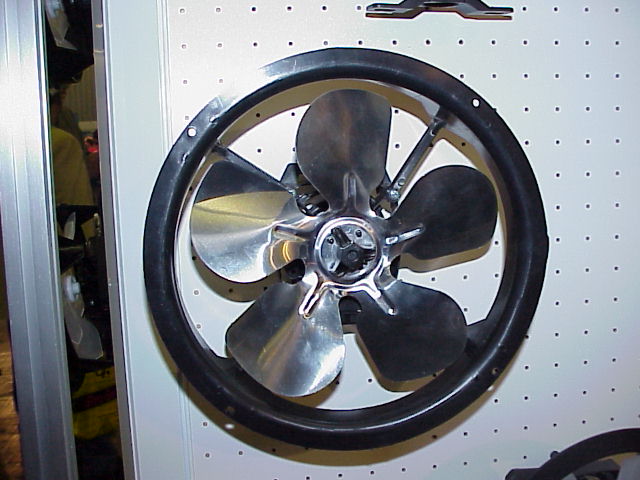

Lüfter mit Ring
Ein Verdampferlüfter mit Ring, teilweise kann der Lüfter erneuert werden ohne den Besfestigungsring erneuern zu müssen
